兩半齒式聯軸器尺寸參數

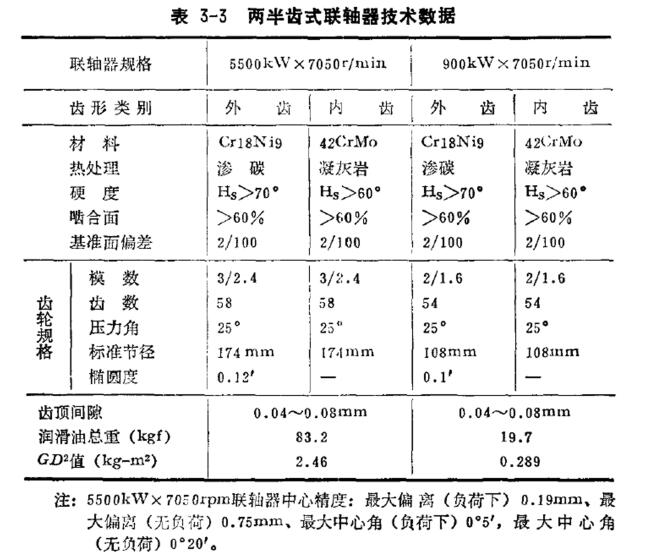

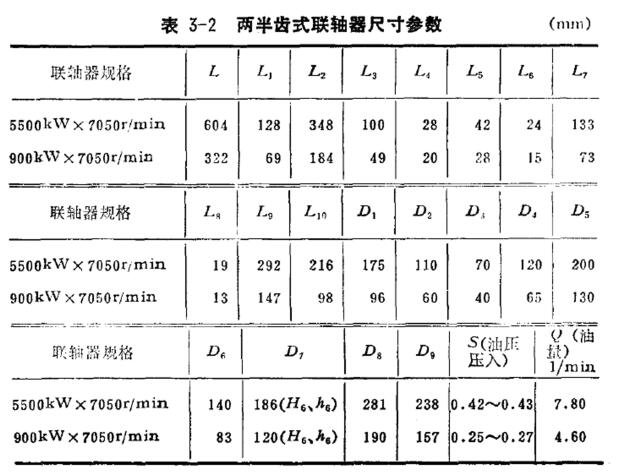

兩半齒式聯軸器的典型結構圖。它用于年產30萬噸合成氨廠中合成壓力240kgf/cm2，年產48萬噸尿素的C02增壓離心式壓縮機。聯軸器的外齒套為整體結構，配對齒為兩個內齒套，內齒套的法蘭與半聯軸器的法蘭用螺栓聯接。這類聯軸器通過拆裝法蘭的聯接螺栓，裝卸內外齒套極為方便。潤滑為強制式，潤滑油分別由內側噴入外齒套的徑向小孔，潤滑齒面后由內齒套徑向小孔甩出。聯軸器以固定在軸上的半聯軸器的外圓為基準面進行找正。表3-2、表3-3為兩種兩半齒式聯軸器的具體結構尺寸和參數，僅供參考。
