ZX型齒式聯軸器

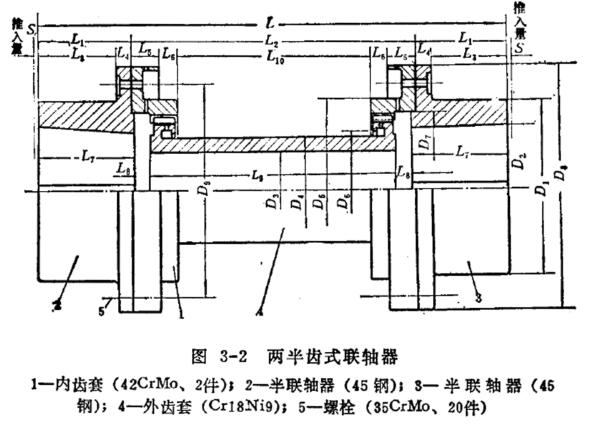

齒嚙合，中間不設聯接法蘭和螺栓，減少了加工件，強度也 好。這種聯軸器的對中比較方便，只要拆卸一側的蓋板，將內 齒套筒向另一側移動，即可以半聯軸器的外圓為基準進行對 中。這種聯軸器的缺點是拆裝半聯軸器時必須移動設備本 體，這對于需要更換機械密封的機泵是不方便的。聯軸器還設 有限止端面浮動的擋板，限定聯軸器的軸向間隙。圖3-3為這 種聯軸器的結構簡圖，圖的上半部分為ZXF型，圖的下半部 分為ZXS型。
