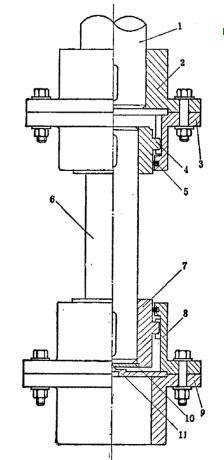

無鍵聯軸器結構圖紙(圖文)

　　無鍵聯軸器是一種新型的聯軸器，它在外形結構上與前面所述的一般聯軸器基本相同，關鍵是聯軸器的輪轂與軸的固定不采用通常的鍵的形式，而是依靠聯軸器的輪轂與軸的過盈配合來固定的。這樣聯軸器箍在軸上所形成的過盈配合不僅必須緊到足以防止最大扭矩可能引起的滑動，而且也必須避免由于擦研損傷作用引起的軸和聯軸器之間配合的潛在的嚴重減弱。擦研損傷和檫研腐蝕是用來說明部件損壞原因的術語，在承受高載荷的金屬界面間發生極微小的相對運動時，就會出現擦研損傷或擦研腐蝕，從而將導致聯軸器的輪轂與軸配合的破壞而產生滑動。為了滿足上述使用上的要求，設計上應考慮更多的問題，使聯軸器既安全可靠，又便于拆裝。實際上無鍵聯軸器也是大型離心式壓縮機發展的產物，在修復或更換離心壓縮機主軸密封時，總希望聯軸器的拆裝能快速而方便，而無鍵聯軸器的應用實踐，正是滿足了這些要求的。由于無鍵聯軸器優點很多，因而在離心壓縮機中得到更多的應用，而且在其他各種機器中也逐漸得到廣泛的應用。
