托馬斯彈性聯軸器圖紙(圖文)

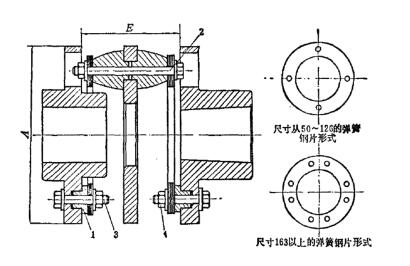

　　托馬斯(THOMAS)彈性聯軸器是國外應用比較廣泛的一種聯袖器。這種聯軸器的彈性元件是兩組彈簧鋼片，每組通常為12片，每片鋼片厚約0.4mm。彈簧鋼片組各與兩軸的輪轂用螺栓固定，兩組彈簧鋼片由中間環聯接。聯軸器的輪轂與軸是過盈配合，用熱膨脹法將輪轂套裝在軸上，中間還設有保護鍵。扭矩從聯軸器一端的輪轂輸入，經過聯結螺栓傳給彈簧片，彈簧片將扭矩傳給中間聯結螺栓，中間環至另一組彈簧片，最后由聯軸器另一端的輪轂輸出。這種聯軸器允許的徑向位移為0.4?2mm,允許的軸向位移為0.8?6mm,允許的角位移為1°?2°。

　　這種聯軸器的特點是彈性元件是鋼制的，所以使用壽命較長；彈簧鋼片的結構簡單，便于成批加工，價格便宜I不需要潤滑，維護方便。但受到彈性元件強度的限制，這種聯軸器一般用于中小功率的機泵。由于其撓性妤，對于軸對中不方便的立式機泵更為適宜，故引進裝置中的立式托馬斯彈性聯軸器對中比較方便，可以采用千分表法，也可以采用卡鉗和直尺結合的方法。當然一般推薦用千分表法比較好，因?yàn)槿魏卧试S的軸對中的偏差是最大極限數值，對于實際安裝來說，應盡量減小偏差，這樣能使聯軸器的使用壽命增加。在對中時還應檢查軸端距離是否符合制造廠的要求，在輪轂圓周上各點測量尺寸E時應該是基本一致的。

　　這樣才能使彈簧鋼片組不致于扭曲變形，否則，由于鋼片受附加的應力，在傳遞扭矩時，鋼片的受力情況不好，極易使彈簧鋼片組斷裂破壞。因此，注意調整尺寸E和減少對中的偏差，是彈贅鋼片組正常傳遞扭矩的重要條件。在對中和調整完后，可按表3-8所列的推薦的扭矩值，擰緊全部螺栓。此外在聯軸器運轉幾小時后，應停機重新檢查尺寸E,并察看所有螺栓的擰緊程度，如果已發生變化，則說明安裝有誤，應找出原因并重新調整6對于安裝正確的聯軸器，在全速運轉時，兩組彈簧鋼片應有明顯確定的外觀，從頂部或側面觀察時不應模糊不清。因?yàn)?，只有在鋼片處于扭曲情況下，運轉時才會產生模糊不清的外廓。
