隔筒式聯軸器圖紙(圖文)

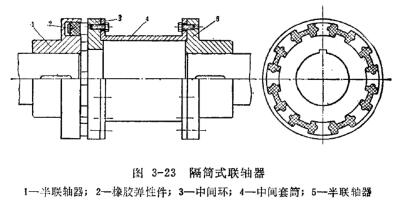

　　隔筒式聯軸器的彈性件適橡膠制品，形狀似8字形。彈性件嵌入聯軸器輪轂1的槽中，帶有凸塊的中間環3插入彈性件留出的孔位，使輪轂與件3成軟性聯接。件3與中間套筒4用螺栓剛性聯接，套筒另一端與半聯軸器5也用螺栓剛性聯接，使聯軸器構成一個整體從而傳遞扭矩。另一種型式的是沒有套筒的，件3直接與另一端輪轂聯接。

　　隔筒式聯軸器具有一般橡膠彈性件聯軸器的特點，如能緩沖減振，允許軸對中有適當?shù)钠睿灰驈椥约呢菔窍鹉z，聯軸器只能用于扭矩變化的范圍不大，而轉動部件的慣性矩又較小的場合。隔筒式聯軸器還有一個特點是設有中間環與中間套筒，因此在不移動設備的情況下能方便的更換彈性件。同時，中間套筒的設置使軸端距增加，因此，對于設有機械密封的機器采用隔筒式聯軸器極為適宜。這種聯軸器在化工裝置中應用比較廣泛。

　　隔筒式聯軸器的對中可以用千分表法，這是比較準確的方法。由于這種聯軸器的對中精度要求不很高，也經常采用直尺和間隙規結合的辦法。用這種方法時,一般先將聯軸器組裝妤,用直尺在件號3與件號1的圓周上測定聯軸器的徑向偏差|用間隙規測定件號3與件號1之間的間隙，調整角偏差量。對于聯軸器的軸對中允許的偏差量，制造廠給定的值是比較大的，然而，在實際安裝中，一般控制徑向偏差在(hlOmm以內，這對于減小振動和延長彈性件的壽命是有利的。聯軸器用于轉速較高的機泵時，應考慮選用更小一點的偏差量。

　　隔筒式聯軸器不需要定期維護，只是在彈性件磨損嚴重時才需要更換，但允許彈性件磨損到原尺寸的2/3時再更換。更換彈性件時，拆卸聯接螺栓，卸下中間套筒。在頂絲孔（為了便于件1與件3的分離，聯軸器輪轂上開有安裝頂絲的螺絲釘）內裝上螺鋒，將中間環3頂出，然后就能容易地取下和更換彈性件。

　　彈性件更換后，聯軸器應重新組裝和進行軸對中。組裝完后，用力矩扳手（測力矩扳手或定力矩扳手）按制造廠規定的扭矩值擰緊螺栓；如現場無力矩扳手，也應注意均勻地擰緊全部螺栓，不致于使中間套筒歪斜，這對于聯軸器的平穩運轉是有利的。
