輪胎式聯軸器尺寸表

　　輪胎式聯軸器是目前國內外應用比較廣泛的彈性聯軸器，這種聯軸器的彈性元件由富于彈力的橡膠和增強輪胎強度的尼龍線布制成，外形似輪胎。這種聯軸器具有減振性能好、噪音小、可補償較大的綜合位移等優點。由于彈性元件是輪胎式橡膠制品，故允許兩軸的位移比通常的聯軸器要大，可允許兩軸的相對角位移小于6，相對徑向位移允許為聯軸器輪胎外徑的1%,相對軸向位移At;允許為聯軸器輪胎外徑的2%。應該指出，上面的數值只是兩軸發生某一種位移吋的極限值，而實際情況下多為綜合位移，故安裝找正時兩軸的各項偏差不應過大。較高的軸對中精度對彈性元件的使用壽命是有益的。輪胎式聯軸器的彈性元件輪胎的允許使用渴度為-101?+60C。

　　下面介紹日本、西德生產的兩種輪胎式聯軸器。

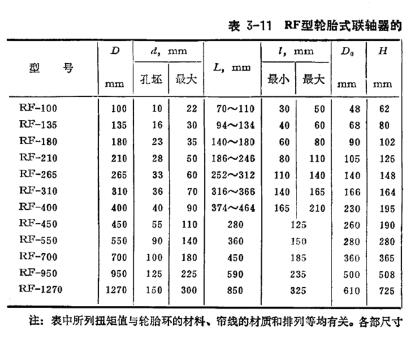

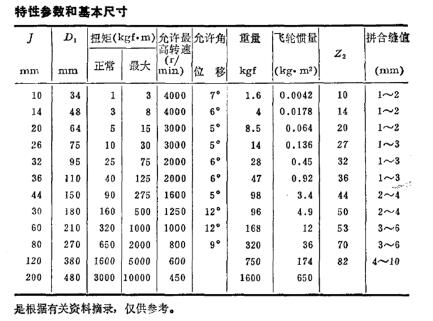

　　RF型輪胎式聯軸器（圖3-25)是西德Stromas公司生產的一種聯軸器。它由兩個半聯軸器、一個輪胎環、二塊壓緊板、螺釘及墊圈等所組成。依靠壓緊板、螺釘產生的壓緊力將輪胎環與二個半聯軸器聯接成為一個整體，從而將一根軸的扭矩傳送給另一根軸，彈性元件是輪胎環。表3-11為RF型輪胎式聯軸器的特性參數和基本尺寸。

　　圖3-26所示為日本某制造廠生產的CA型輪胎式聯軸器的結構簡圖，其工作原理與RF型輪胎式聯軸器一樣，只是壓緊板的型式和輪胎環的固定位置有所不同。

　　表3-12為CA型輪胎式聯軸器的特性參數和基本尺寸。

　　國內也開始生產輪胎式聯軸器，化學工業出版社出版的《機械設計手冊》（第二版）第四篇第四章中所列的TD型胎形彈性聯軸器，即為第一®型機器廠的產品系列其結構與RF型輪胎聯軸器相似，但設計計算不一樣，因此各部分尺寸都不一樣。經實際應用，TD型胎型彈性聯軸器使用效果很好。由于輪胎本體的生產豁要專用模具，小批量生產時制造成本就比較高。
